Mạch quảng cáo LED Đơn 32 cổng

 Đây là phiên bản V1.0 do CTV Nguyen Thanh thiết kế. Đã test chạy ổn định nên share cho các bạn làm, mạch có hai đầu domino cung cấp nguồn 5V hay 12-24V
 Phần công suất các bạn có thể dùng C1818-Tip41. Phiên bản sau sẽ có thêm FET

- Mạch có jack nạp onboard, dùng mạch nạp usbasp V1.2 mình đã up hoặc ngại làm thì ship tại đây

- Mạch in:

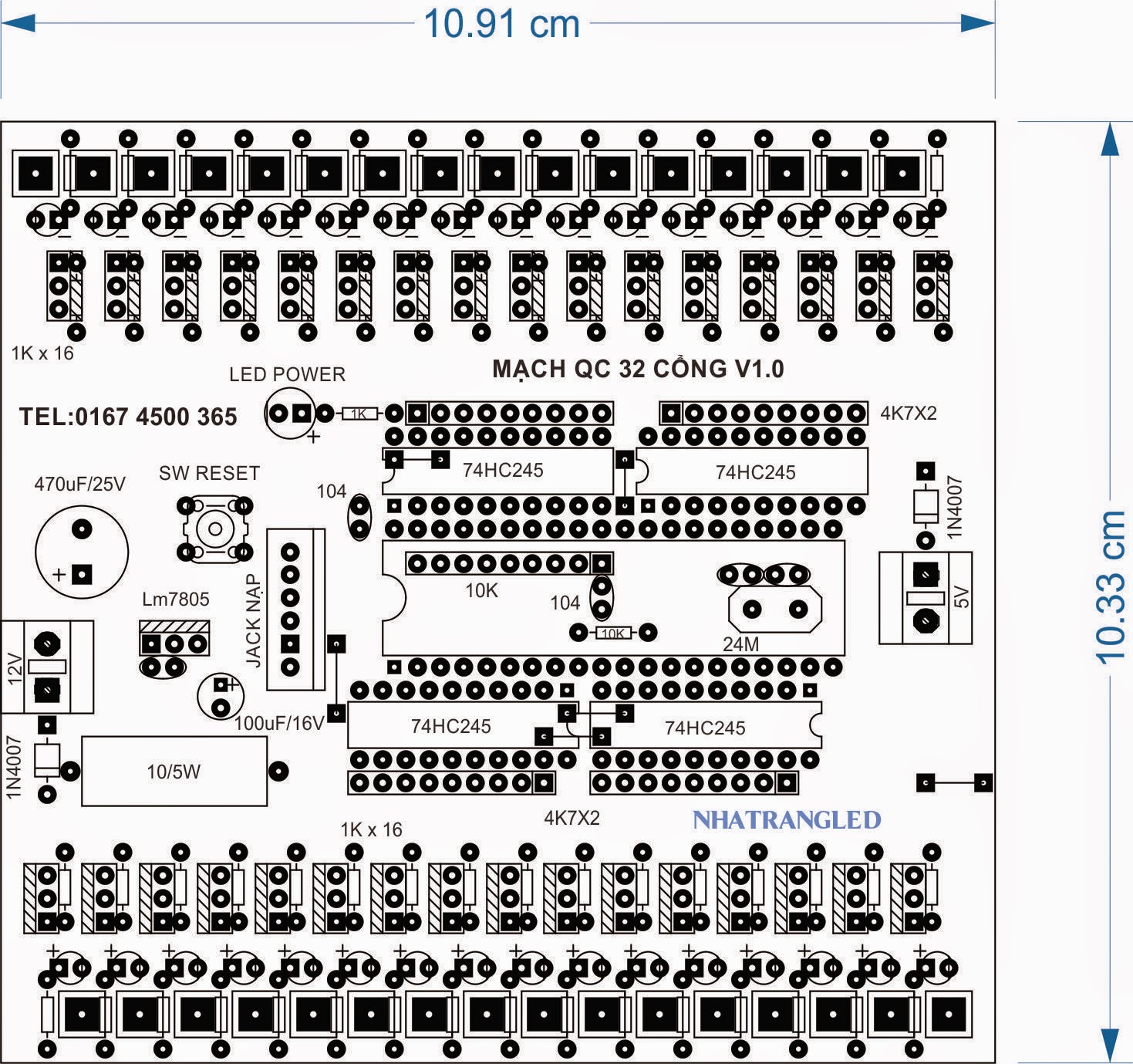

- Sơ đồ linh kiện:



Sơ đồ nguyên lý các bạn download bên dưới

- ACE nào cần file hex thì gửi nội dung và thứ tự chân trên IC 89 về Email:nhatrangled@gmail.com hoặc:http://nhatrangled.blogspot.com/

CTV: minhthanh29mtp

Chúc các bạn thành công!
